折り取り不要。雌ねじ補強にタングレス・インサート

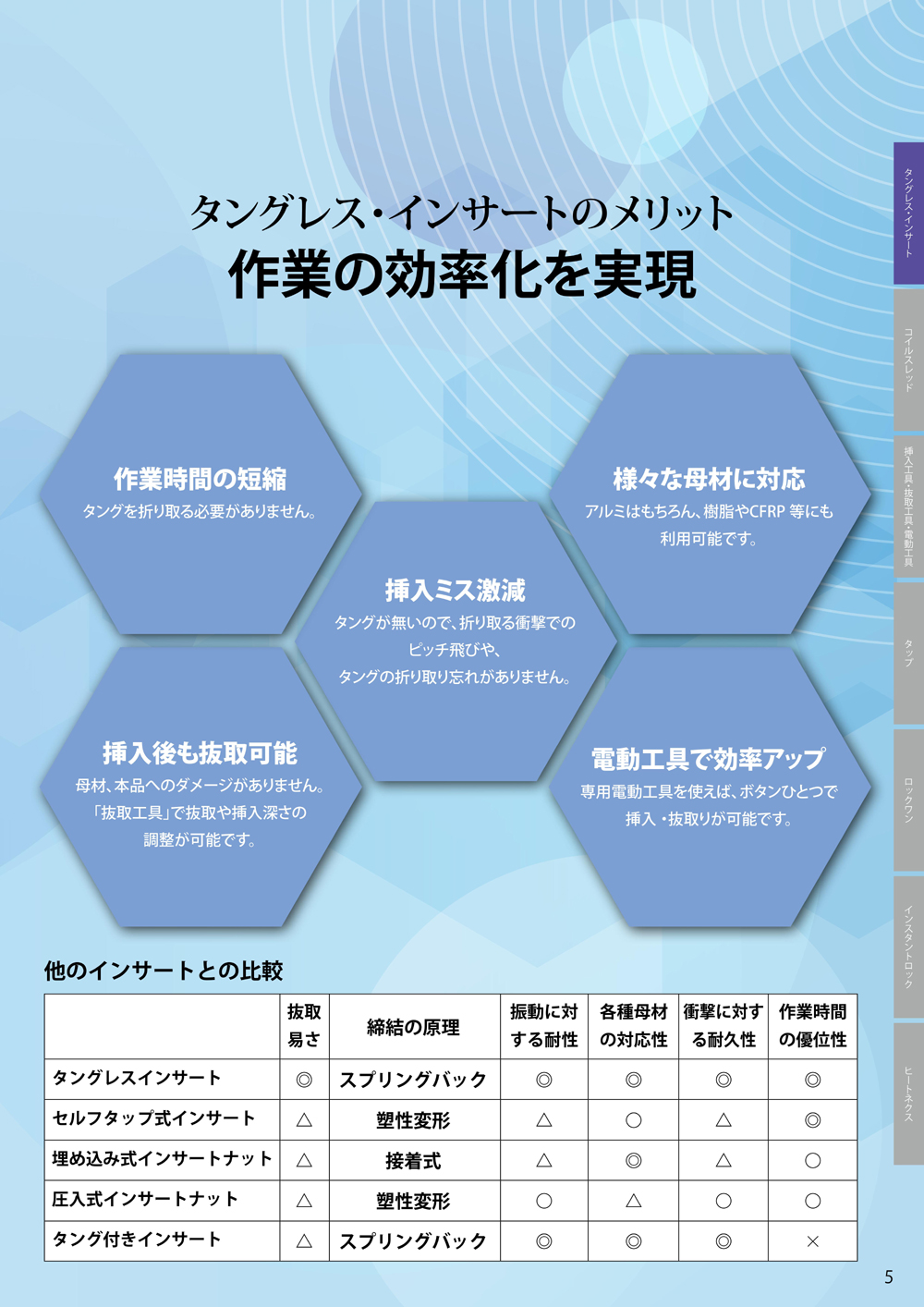

ワイヤーインサートの欠点を改良いたしました。
●タングを無くしました。
挿入後折り取る必要はございません。
●専用工具を使えば抜き取りも簡単に行えます。
母材に傷はつきません。
●ピッチ飛びが起こりません。
無駄な部材や作業工程が発生しなくて済みます。
●タング付きの従来品と比べ挿入作業が簡単です。
若干のコツは必要かもれませんが、作業者が限定されるような製品ではありません。
≪用途≫
一般的なワイヤー・インサートと同じ用途です。
1.機械的強度の不足する部材の雌ねじへの補強・・・部材の軽量化
2.自動車用エンジン、チェーンソーなどへの利用・・・振動対策
3.雌ねじ破損箇所に対する同サイズ雌ねじの形成・・・修理、補修
≪特長≫
1.タングの折り取りが不要・・・折り取りの作業時間がなくなりコストダウンが計れる。
2.タングを探し取り出す作業が不要・・・タング計数の作業時間がなくなりコストダウンにつながる。
3.方向性がなく、どちら側からも挿入できる・・・方向確認のための時間短縮。
4.抜き取りの必要がある場合、専用工具で簡単に抜き取りができる・・・専用工具による抜き取りのため従来のインサートのように雌ねじ及びインサートを傷める心配がありません。
≪材料仕様≫
タングレス・インサートの材料はステンレス鋼線(18-8)の円形断面材料を冷間圧延工程で菱形断面形状に加工したものを仕様します。
菱形材料の引張強さは1569-1785N/mm2(160-182kgf/mm2)であり、その硬度はRc43-50となります。材料の圧延精度は対辺寸法において3-5μの公差に管理されその表面粗さは3-S以下に抑えられています。
素線材料化学成分表(SUS304)
化学成分 | C | Si | Mn | P | S | Ni | Cr |
MAX | MAX | MAX | MAX | MAX | 8.0~ | 18.0~ | |
0.08 | 1.00 | 2.00 | 0.045 | 0.03 | 10.5 | 20.0 |
